参考价:1,190.00元

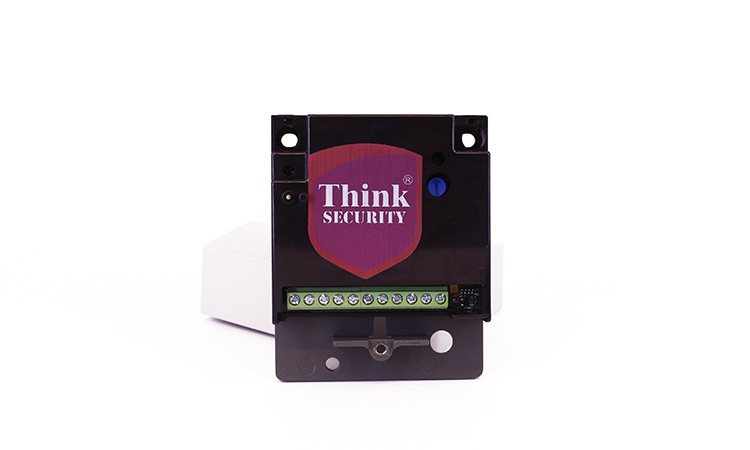

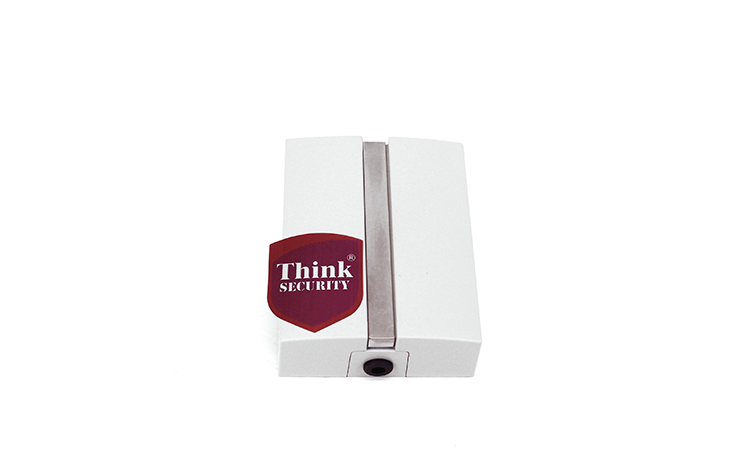

振动探测器
震动传感器,ATM机专用 新型逻辑判断电路,解决存款机误报问题
一: 概述
A1535振动探测器在设计上成功的吸收了国外设计方法,结合在使用上的具体特点,采用数字化分析技术,
对敲击、钻击、气割、瞬间爆炸、高温等信号源产生的振动波进行频谱及能量分析。采取独特的抗干扰技术,
对行驶汽车、 施工工地、 ATM自身的工作而产生振动等自然振动源有良好的抑制功能,被广泛的应用于银行
的ATM自动存取款机的安全防范系统。

二 :技术参数
工作电压
DC9V-15V
静态耗电
15mA
报警输出负载
DC28V  0.5A
报警输出持续时间
>=2S
工作温度
-10℃ - +50℃
储存温度
-20℃- +70℃
指示灯
正常时指示灯闪烁,报警时熄灭
灵敏度
5级灵敏度可调
防拆保护
盖板和底板双重防拆报警


低电压报警
工作电压低于7.5V



材料
灵敏度(5级可调)
高温气割
冲击钻
电钻
瞬间爆炸
混泥土
钢板
1级(最大)

2米
5米
5米

3米
报警
混泥土
钢板
2级

1.5米
3米
3米

2米
报警
混泥土
钢板
3级

1.2米
2米
2米

1.5米
报警
混泥土
钢板
4级

1米
1米
1米

1米
报警
混泥土
钢板
5级(最小)
不易报警
0.5米
0.5米

0.5米
报警

﹡ 表中数据仅供安装参考,具体距离范围因振动传输介质不同而存在差异,以实测为准。

指示灯状态
指示灯闪烁
上电指示灯闪烁,探测器工作正常。
指示灯常亮
表示现场安装环境干扰过大。(必须降低灵敏度直至指示灯闪烁才可安装使用)
指示灯灭
A1535处于报警状态

三 :安装图和接线图
3.1:安装顺序是:
1:先将底板用膨胀螺丝固定在金库的墙体上,安装一定要牢固,否则会影响探测效果。
2:然后再将振动探测器A1535用螺丝固定在安装背板上(如图一)。
3.2:再按图二所示,将振动探测器的报警输出信号:公共信号和常闭输出正确接入报警主机。
