参考价:2,400.00元

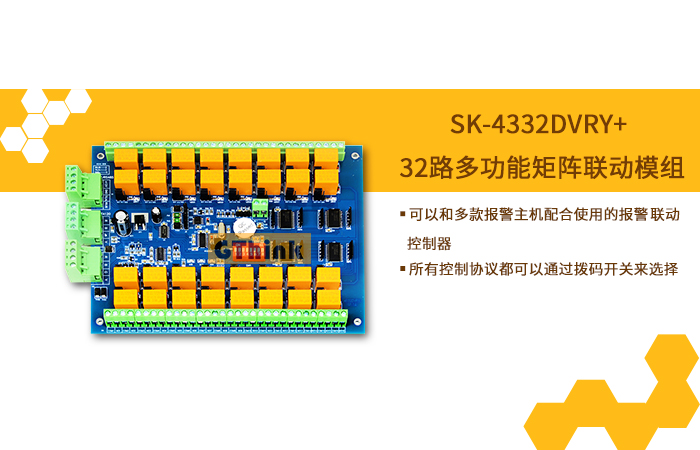

32路多功能矩阵联动模组
订购信息 SK4332DVRY+主板 SK4332DVRY+套装(包括主板机箱开关电源)

SK-4332DVRY是一款可以和多种报警主机配合使用的联动控制器,如:A-120、VISTA128/250BPT、DS7400等报警主机。所有控制协议都可以通过拨码开关来选择,控制器本身提供丰富的通讯接口:RS232/RS485、VISTA128/250BPT 键盘口及串口通讯、DS7400的辅助端口:R B G Y通讯端口。



开关量输出(出厂默认是:开关量输出):1~32路报警

开关量输出(COM1 NO1~COM32 NO32):常开,常闭输出。

电平输出(通过跳线跳到+12V即可):1~32路报警+12V电压输出,正常是0V,报警时+12V电压输出。


拨码开关协议选择。


当控制器和报警主机通讯正常时:绿色指示灯和黄色指示都同时闪烁。

控制器输出恢复:当报警主机连续撤防两次,输出关闭。

上电测试32路输出是否正常。

控制器级联方式:当报警输出大于32路时,必须多台控制器级联。

1:键盘口通讯方式级联

2:RS232/RS485通讯方式级联。


性能指标

尺寸:200mm×145mm

安装孔距:175mm×128mm

供电电压:直流10V~15V,电源功率:15W

静态工作电流:50mA,继电器全部动作时:650mA

继电器触点容量:125VAC/1A 或 28VDC/2A

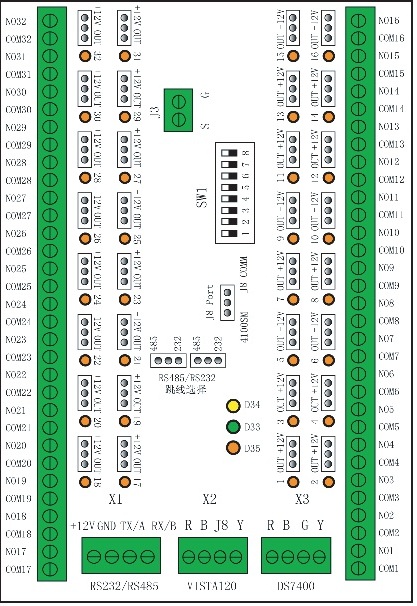

系统框架图

1:关量输出(出厂默认是:开关量输出)1~32路报警开关量输出(COM1 NO1~COM32 NO32):正常是常开,报警时常开变常闭输



出。如:第一路报警输出:COM1 NO1连通 恢复:COM1 NO1 断开,其他输出和第一路同理,具体见图1

2:电平输出(通过跳线跳到+12V即可)1~32路报警+12V电压输出(NO1~ NO32):正常是0V,报警时+12V电压输出,具体见图1



协议选择拨码开关SW15~7如下:



序号

拨码位置:5~7

报警主机

主机通讯接口

控制器接线位置

1

OFF OFF OFF

VISTA128/250BPT

键盘口通讯

X2R B YJ8 Port跳线放在J8 COMM位置

2

OFF OFF OFF

集成平台、CMS700

RS232通讯

X1RX/B GNDJ8 Port跳线放在4100SM位置

3

OFF ON OFF

DS7400

辅助端口R B G Y

X3R B G YJ8 Port跳线放在J8 COMM位置

4

OFF ON ON

GE NX-8E

J11RS232

X1RX/B GNDJ8 Port跳线放在4100SM位置

5

ON ON ON

VISTA128BP/250BP

RS232通讯

X1RX/B GNDJ8 Port跳线放在4100SM位置



技术参数

1、尺寸:200mm×145mm

2、安装孔距:175mm×128mm

3、供电电压:直流10V~15V    电源功率:15W

4、静态工作电流:50mA,继电器全部动作时:650mA

5、继电器触点容量:125VAC/1A 28VDC/2A



具体设置详见产品附带手册

订购信息

SK4332DVRY+主板

SK4332DVRY+套装(包括主板机箱开关电源)
