GSM无线传输模块
报警中心接警模块、双网通讯




1、概述

MC37I模块应用电话交换机原理,数据均为透明模式,传输报警信息,在电话外线正常时,报警主机发送报警信息到接警
中心时通过电话线。在电话线故障时,模块将通讯接口切换到GSM信道,报警主机通过GSM信道传输报警信息到接警中心。



2.基本功能

1.支持大部分主流品牌报警主机,如:HONYWELL、BOSCH、EL、CROW科隆、枫叶等。

2.支持CID、CFSK、4+2等通讯格式。

3.工作状态指示:

无线信号强度指示:以红灯的闪动频率表示无线信号高/中/低三种信号强度。

有/无线模式指示: 当绿灯灭时表示为电话线工作状态。亮时为GSM无线工作状态(电话线故障)。

故障输出指示:    当GSM无线模块发生故障或天线故障或无线被屏蔽时,此时GSM无线故障输出。当电话线发

生故障时,此时有线故障输出。

4.支持分机拨打外线功能(第一位拨号前缀是“0”或“9”等)。

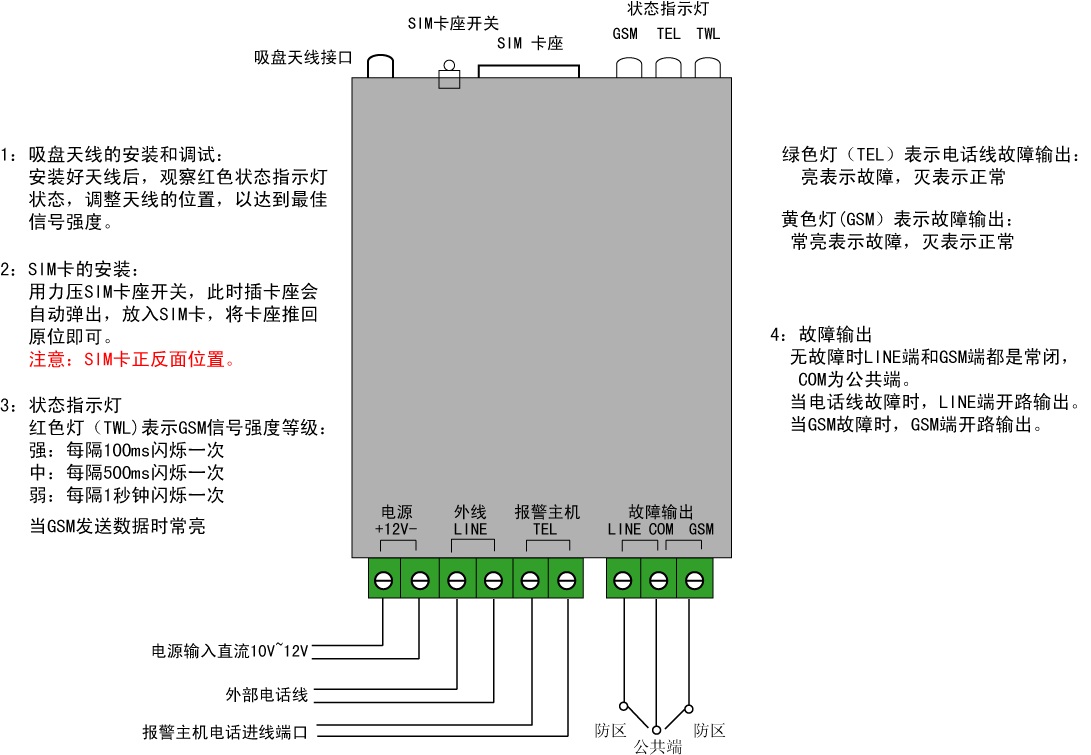

2、接线图













3、技术参数

1:电源输入:直流10V-12V

2: 静态耗电:100mA,GSM发送数据时耗电:300mA

4:GSM使用的通信频率:900Mhz/1800Mhz

5:正常工作环境温度:-10℃-50℃

6:发送一条报警信息的所需时间:20-25秒钟

7:输出端口的所接负载:DC30V/0.5A AC220V/0.25A

8:外型尺寸:142mm X 72mm X 30mm   安装定位孔尺寸:(127±7mm)X (39±4mm),使用螺丝直径:Ф4mm
