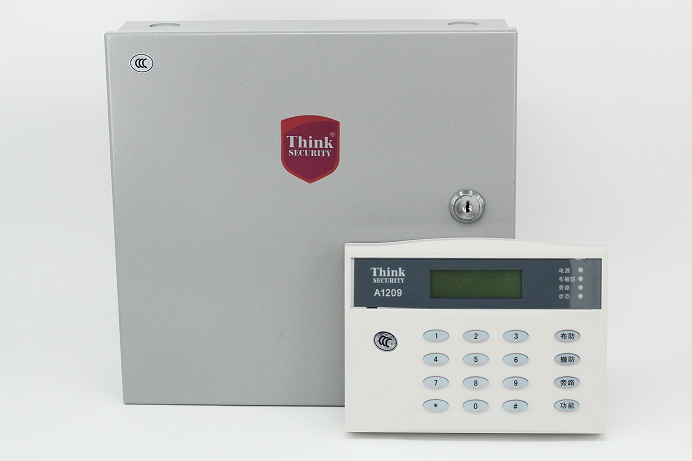

A-120

总线式报警主机

主机手册	2020款***说明请线下联系技术部.pdf

简介

独立式双总线周界报警主机，提供免费APP云应用，集团化区域性管

理，多用户多设备协同管理，可在安卓系统、微信小程序中使用。

配合同一品牌安防集成平台能够自动调取视频弹出， 本地视频录像，

本地视频录像调取兼容各监控品牌摄像机与NVR，网络脱机后能播放

本地报警视频录像功能。

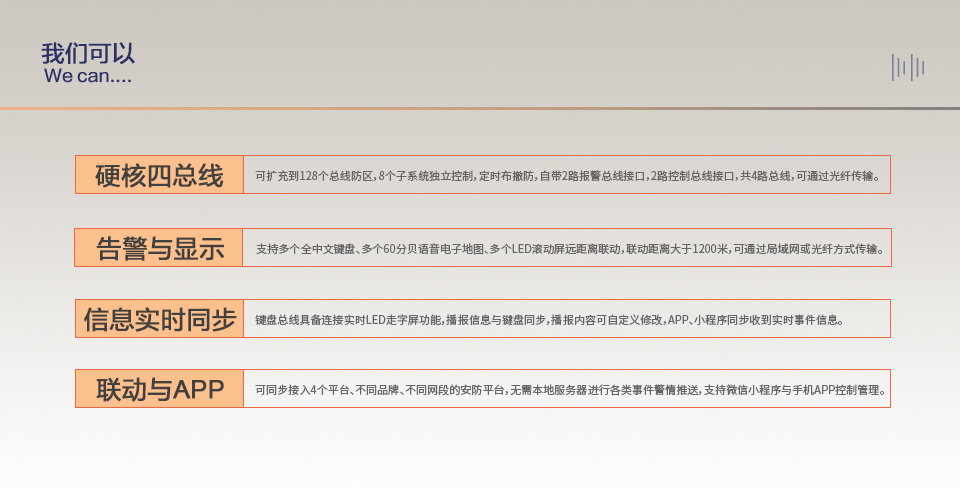

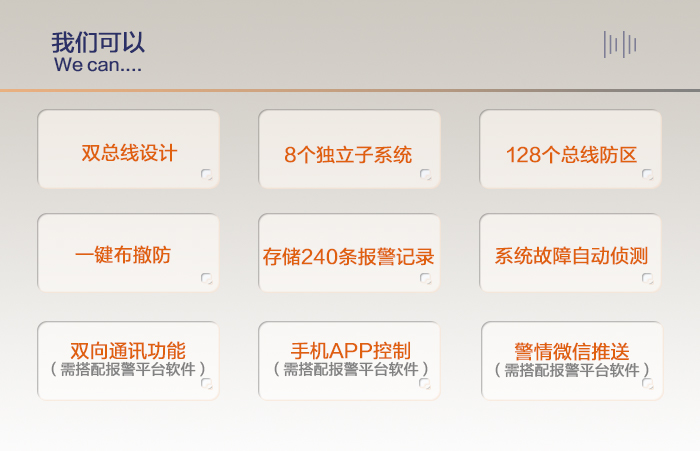

可扩充到128个总线防区，8个独立子系统独立控制，主板自带2路报

警总线接口。

2路RS-485报警总线，2路RS-485键盘总线，两路总线可使用RVV4*1.0

线缆传送距离≤6000米，根据现场情况选用总线延长器。

 • 提供免费APP云应用，集团化区域性管理，多用户多设备协同管理，可在安卓系统、微信小程序中使用。

 • 键盘总线具备连接实时LED走字屏功能，播报信息与键盘同步，播报内容可自定义修改。

 • 一键布撤防功能，支持门禁控制刷卡布撤防。

 • 中文键盘可控制单防区输入/输出模块的开启/关闭/报警后复位。

 • 支持多个全中文键盘、多个模拟语音电子地图远距离联动，联动距离大于1200米，可通过局域网或光纤方式传输。

 • 系统具有***权限事件联动功能，当系统报警时键盘总线具有***权限的输出功能语音喇叭及灯光控制，传输到更

    高一级的监控中心。

 • 可扩充到128个总线防区，8个独立子系统独立控制，主板自带2路报警总线接口。

 • 2路RS-485报警总线，2路RS-485键盘总线，两路总线可使用RVV4*1.0线缆传送距离≤6000米，根据现场

   情况选用总线延长器。

 • 安防集成平台具有双向通讯功能，可通过串口或局域网通讯，进行系统的布撤防等操作。

 • 配合同一品牌安防集成平台能够自动调取视频弹出，本地视频录像，本地视频录像调取兼容各监控品牌摄像机与

   NVR，网络脱机后能播放本地报警视频录像功能。

 • 主机系统具有可存储报警记录功能，且掉电不丢失。

 • 单防区模块为宽电压直流供电，单防区输入/输出现场联动模块需要防水设计。

 • 通过安防集成平台可进行警情微信推送，支持手机APP控制。

 终端管理

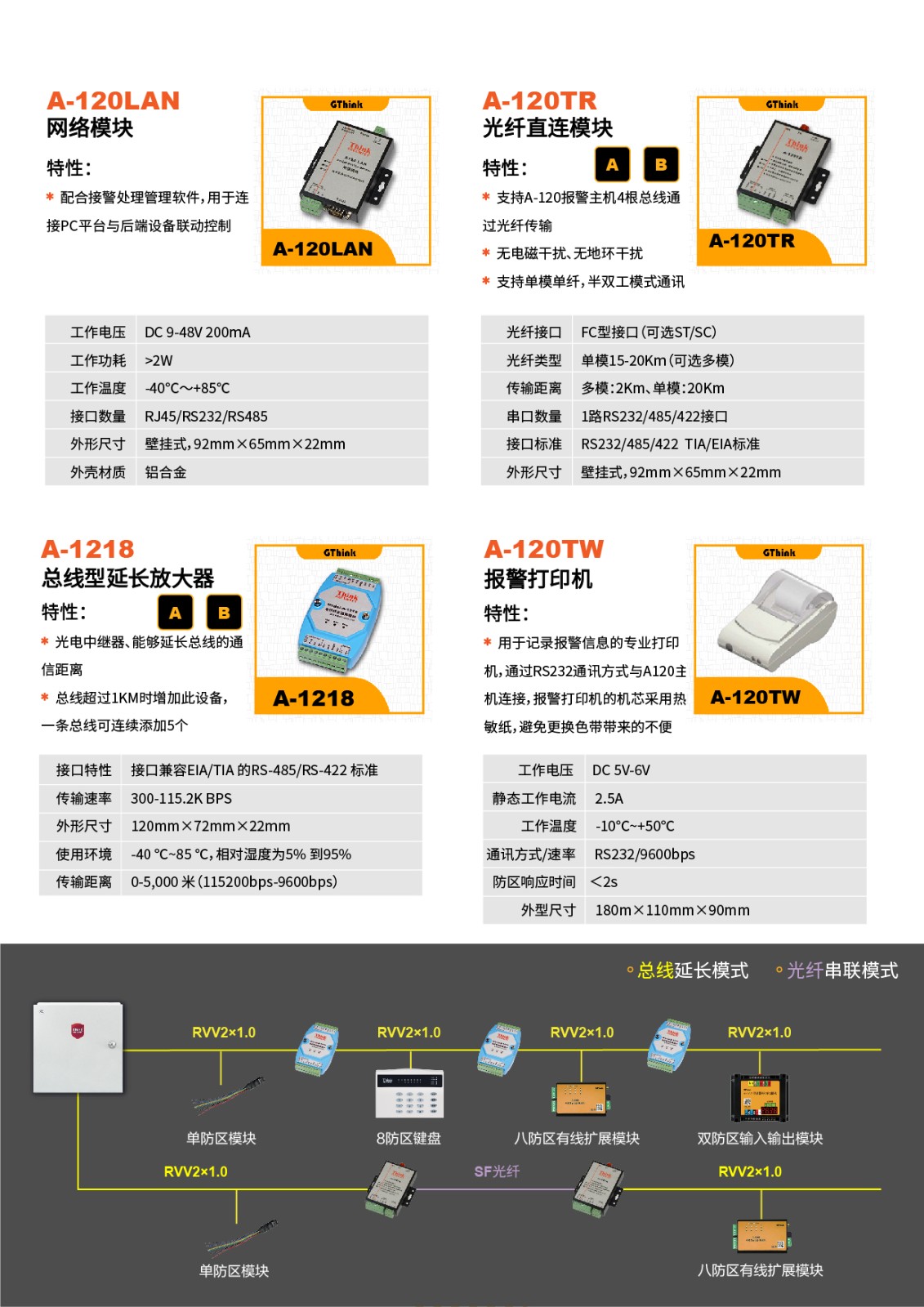

• 键盘与主机通讯为RS-485总线,使用RVV1.0线缆传送***距离可达8000米，可以选用总线延长设备A-1218。

• 键盘总线具备连接LED走字屏功能，能够根据现场的实际应用修改显示的防区内容，当系统有状态是立即显示：布防、

  撤防、报警、故障、报警恢复、故障恢复、进入编程退出编程等信息内容可有用户自定义修改。

• 报警管理软件通过计算机的串行接口与系统报警主机相连，接受实时报警信号；通过软件也可对报警主机及报警模

  块进行参数设置、对A-120主机系统进行编程、控制，事件永久记录备份。

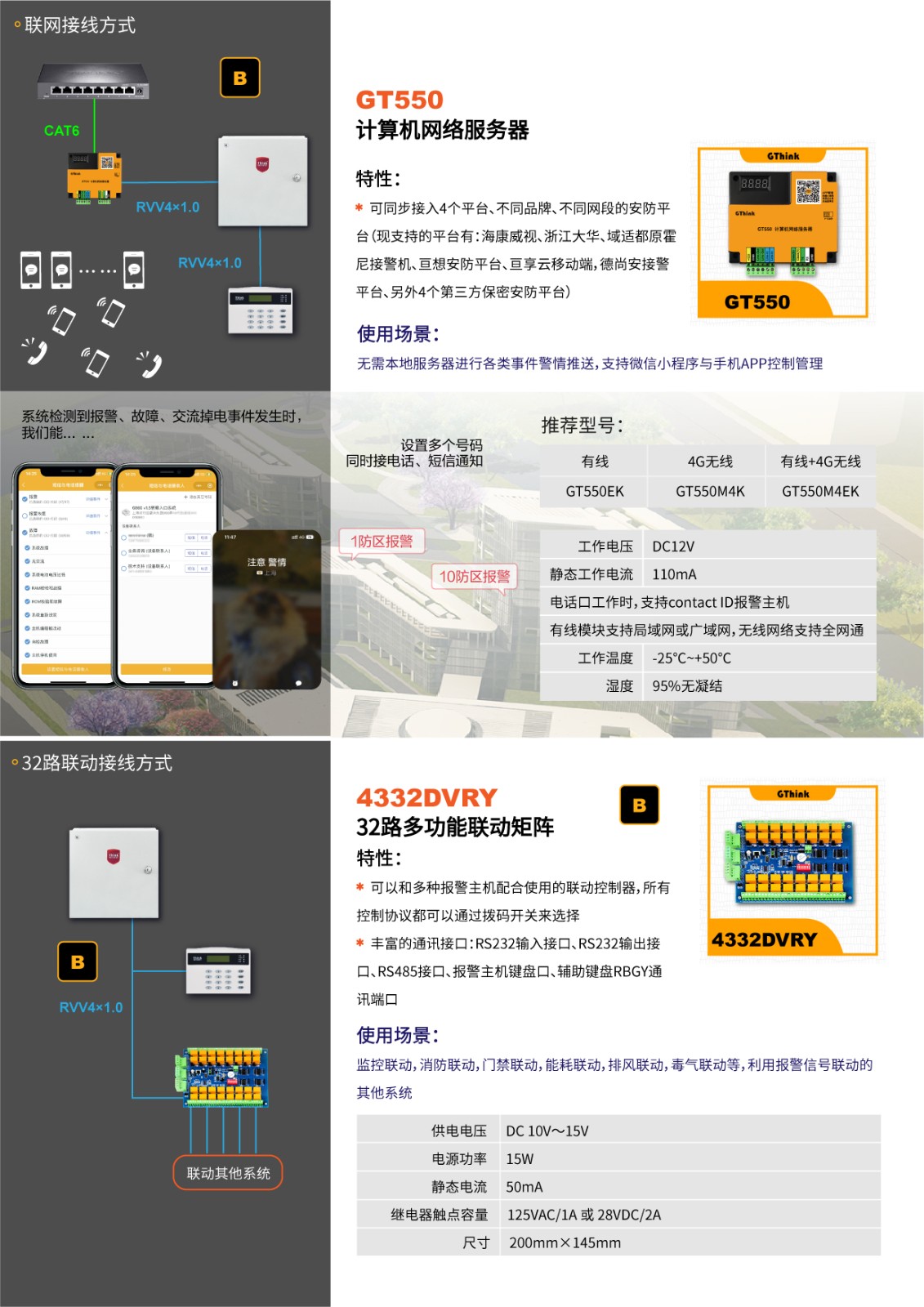

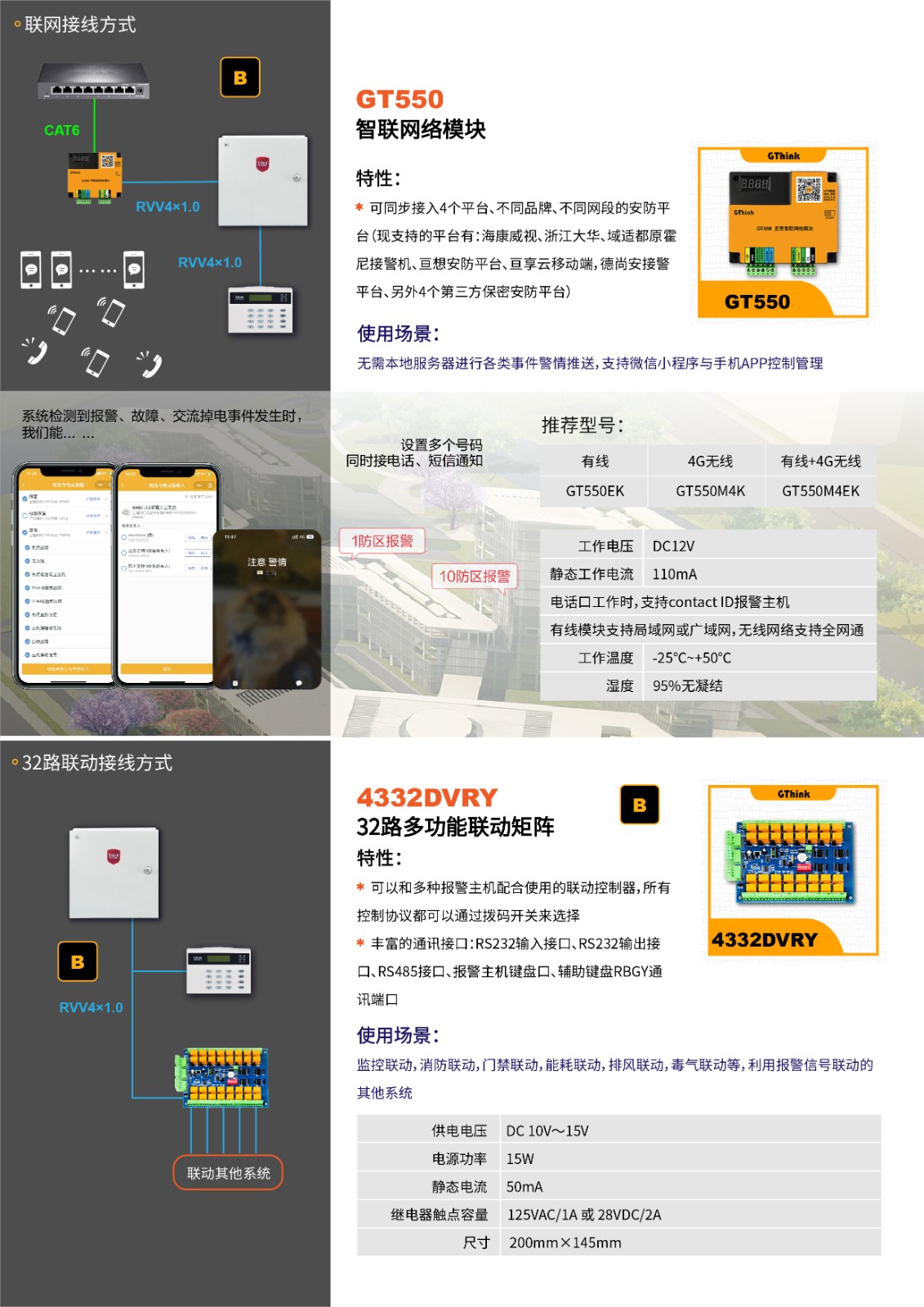

• 可从主板上直连A-120系列打印机或直连PC机，也可通过也可通过GT550网络模块、A-1218光纤模块与警卫中心软

  件接警。

• A-120主机系统自身可存储240条报警事件，断电保护，可被随时查询。

• 报警、故障防区对应报警软件中电子地图位置动态联动

• 系统调试过程简单，全中文指导，易学易操作。

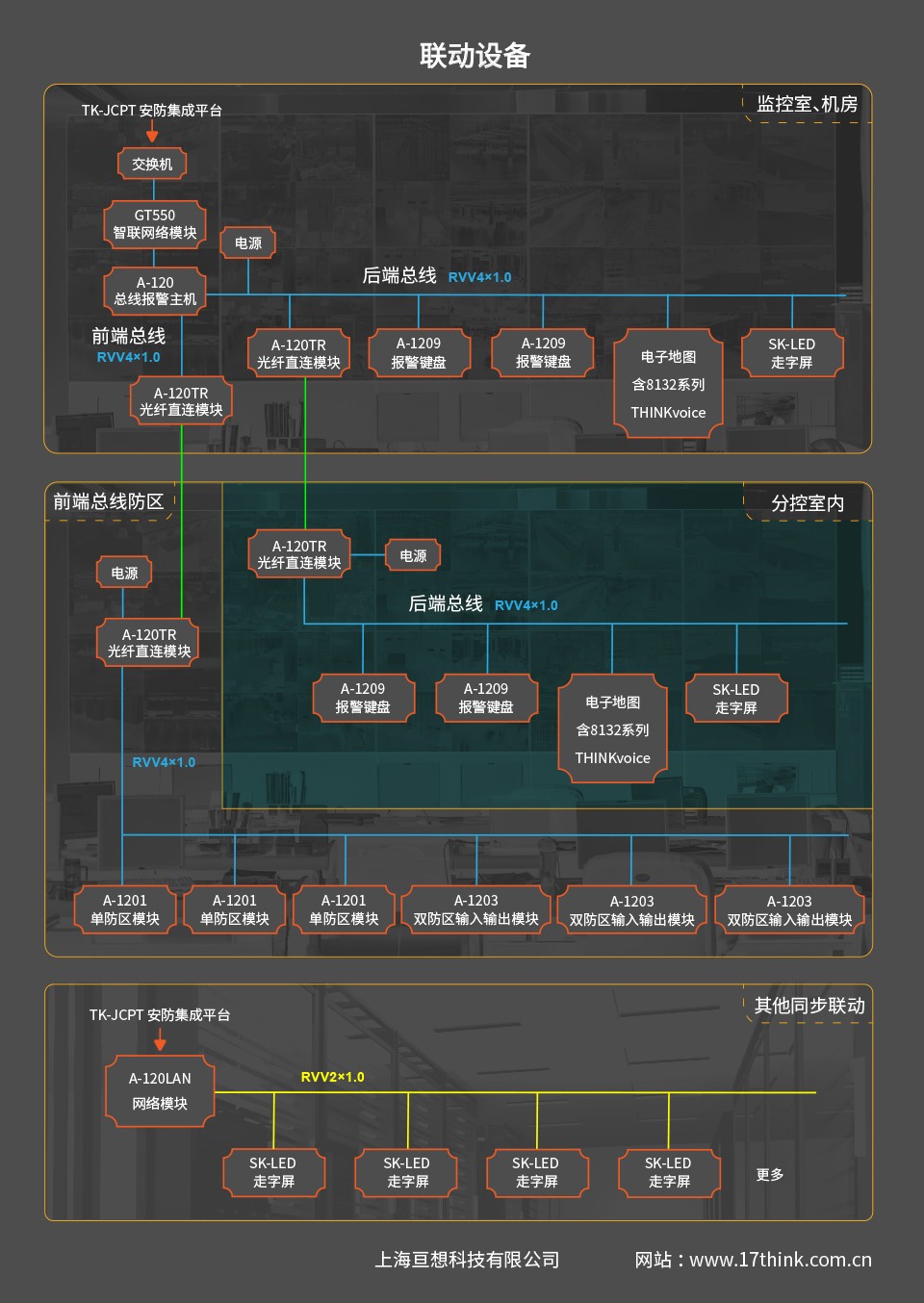

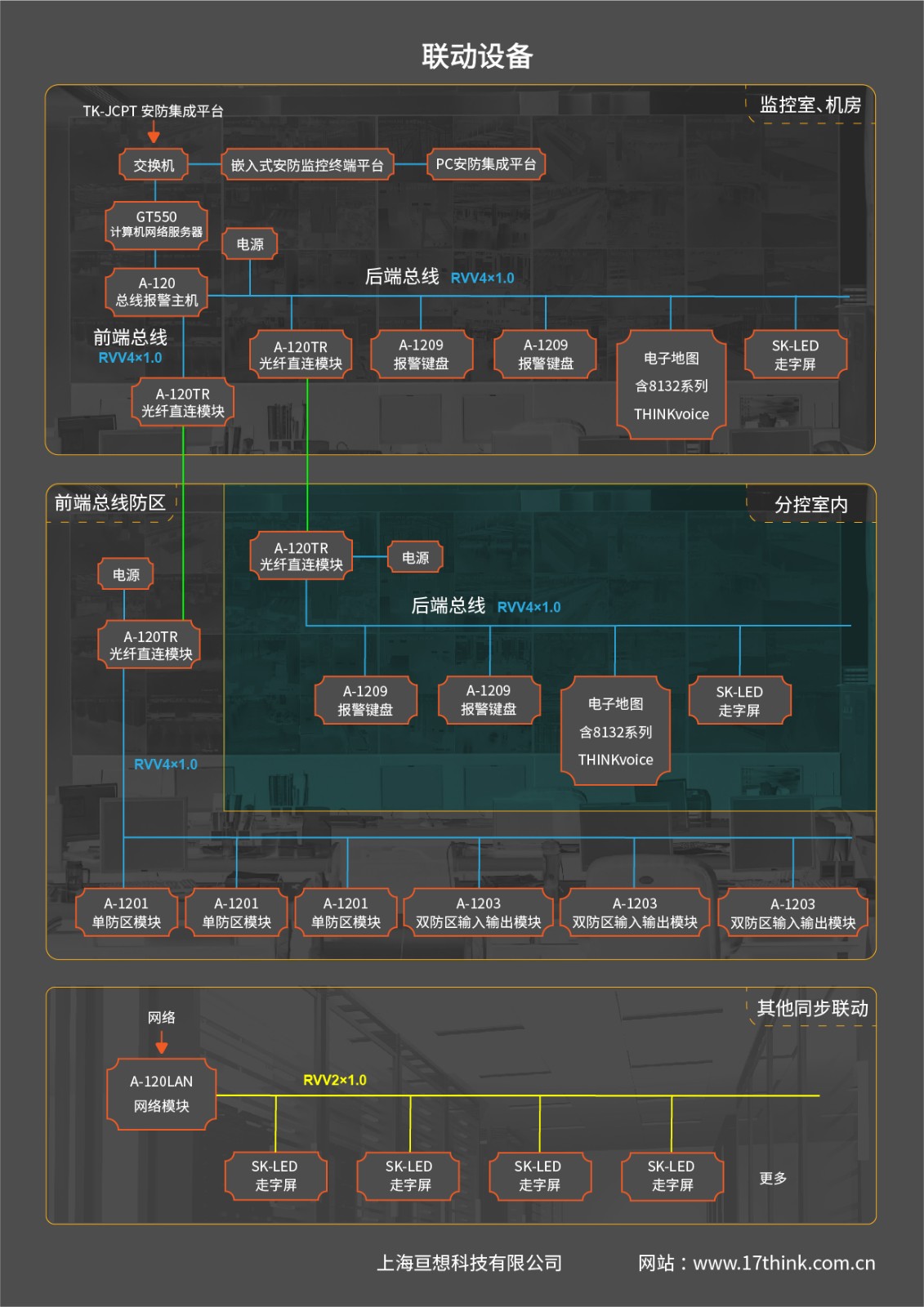

系统后端联动

• 通过主板的RS485总线接口与多块32路的继电器输出模块级联，对应128个报警及故障防区。

• 报警管理软件提供串行口联动32路继电器输出：一对多、多对一的自定义联动。

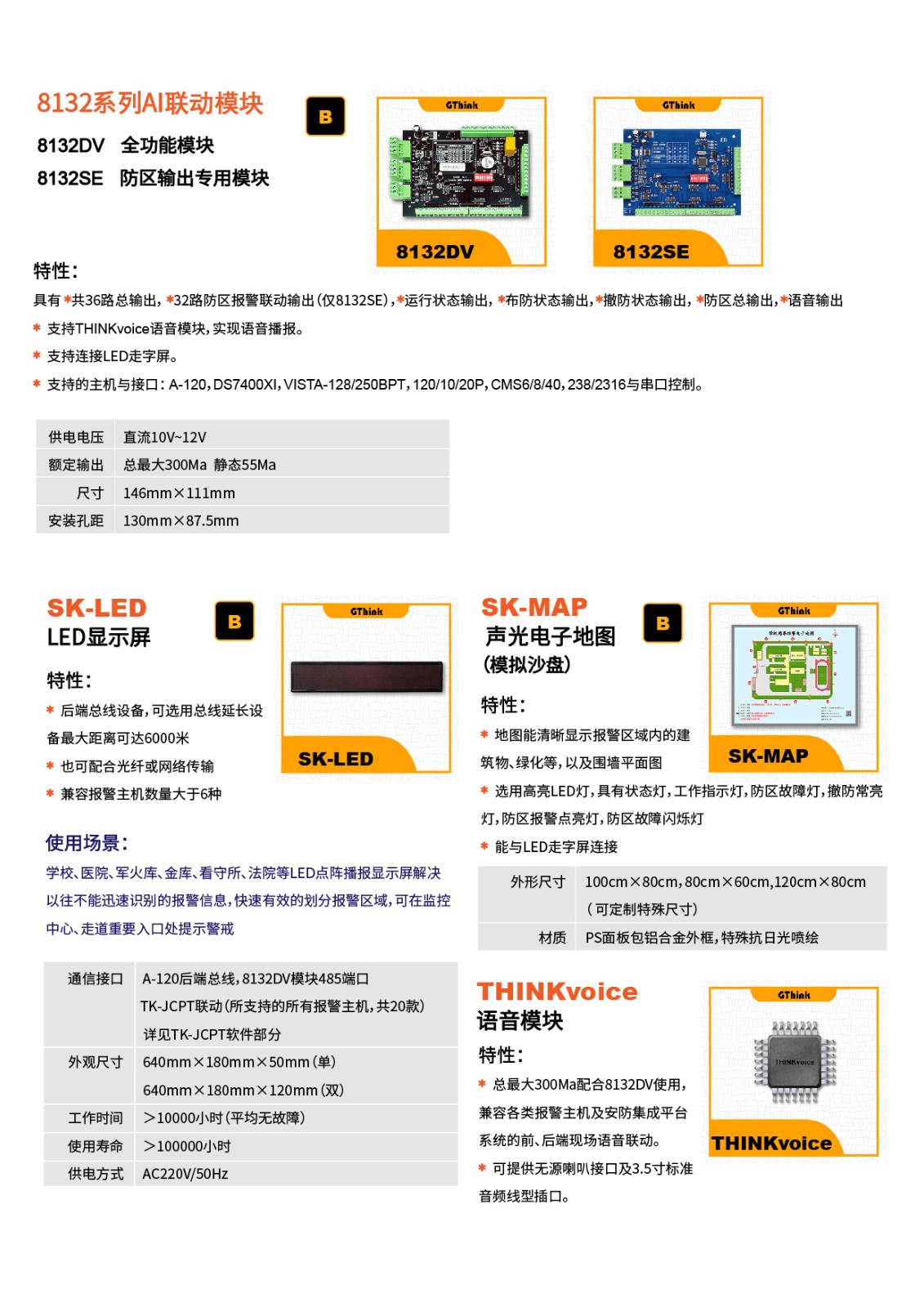

• A-1232A联动模块对主机进行系统状态、防区报警、防区故障等信息的实时检测，提供输出到对应电子地图位置

   使用LED灯亮起来标示。

• 提供接口协议，以便系统商集成。

子系统

• 8个独立子系统

• 每个独立子系统对应中文键盘管理

• 主键盘可对所有子系统进行管理操作

系统自动检测

• 系统故障自动侦测，如交/直流供电监测，断电键盘报警显示，总线故障监测，键盘串口监测，模块运行状态监测，

   总线故障监测，确保系统正常运行。

• 断电键盘报警显示，交/直流供电自动切换，自动充电。

• 总线相互隔离，通讯故障自动侦测。

 THINKSECURITY室内防盗探测系统 点击打开方案配置页面

光纤联网报警项目THINKSECURITY配置单  点击打开方案配置页面

张力长度600线制6出入口2立柱间距6拐点7   点击打开方案配置页面

周界电子围栏配套报警主机A-120  点击打开方案配置页面

报警主机级联互控集成平台（客户端）  点击打开方案配置页面

无线Lora传输，出入口管控配置   点击打开方案配置页面

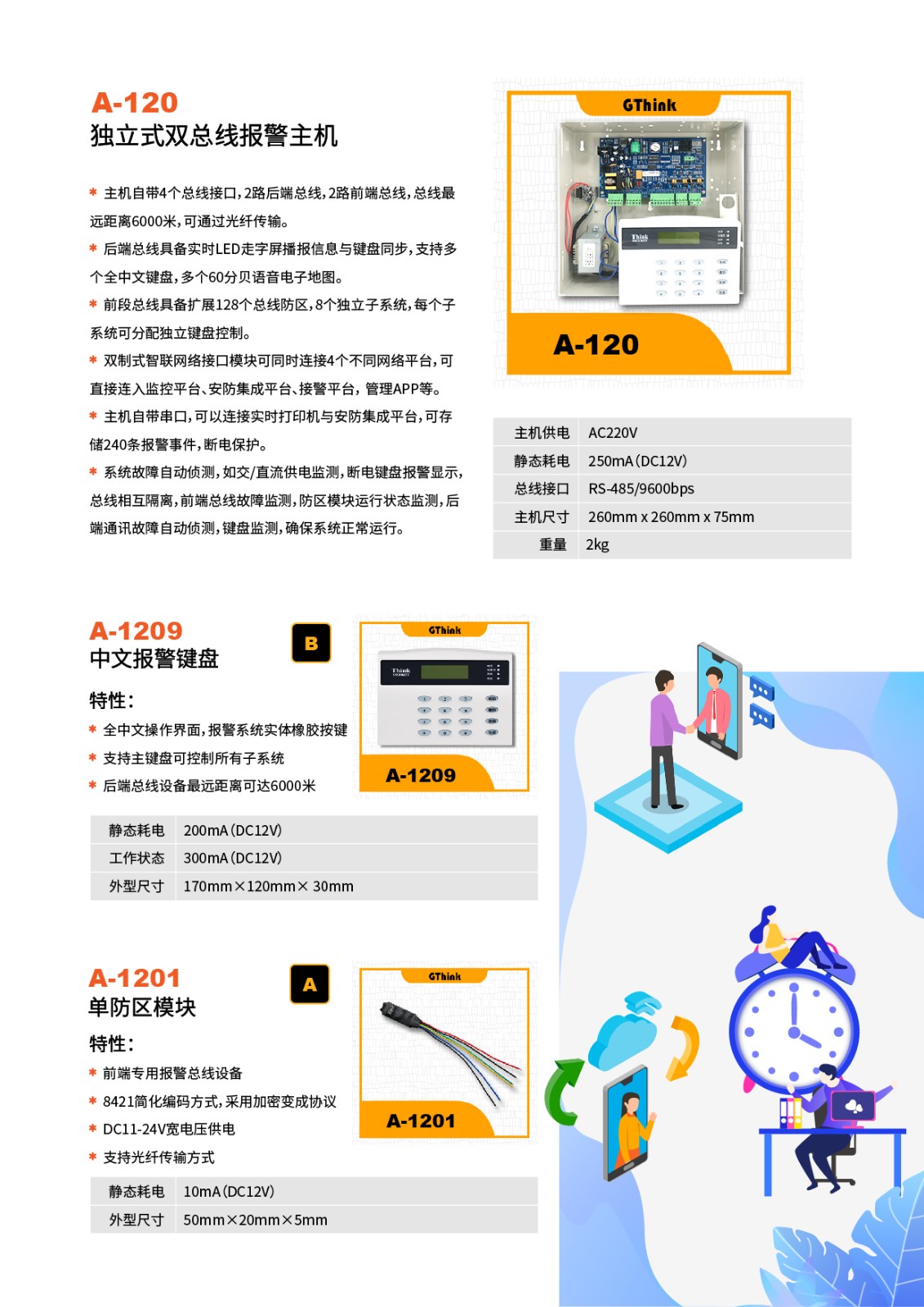

• 主机供电：AC220V，静态耗电：250mA（DC12V）

• 主机供电交直流自动切换，自动对备用电池充电。

• 主机备用电池低电压报警。

• 键盘总线：RS-485/9600bps

• 报警总线：二路独立RS-485/9600bps

• 主机尺寸：260mm×260mm×75mm

• 重量：2kg

本产品已通过国家安全防范报警系统产品质量监督检验中心（上海）检测
报告编号：CPS 11-C102-0008.U1-16.1-16238
中国安全技术防范认证中心  3C认证
证书编号：2011031902000092
