LHB9000-Z1

单防区模块

LHB9000-Z1单防区模块，支持常开/常闭监控报警输入，每个占用一个系统防区地址

 • 防区接线：LHB9000-Z1 监控回路与探测器接线连线不超过80米，采用0.8mm²以上的导线

 • 总线连接：采用RVV1.0mm²以上的非屏蔽线连接。

 • 工作电流：350uA，在静态与报警状态

 • 最低总线工作电压：8 VDC

 • 防区反应时间：500ms

 • 工作温度：-25℃~+55℃

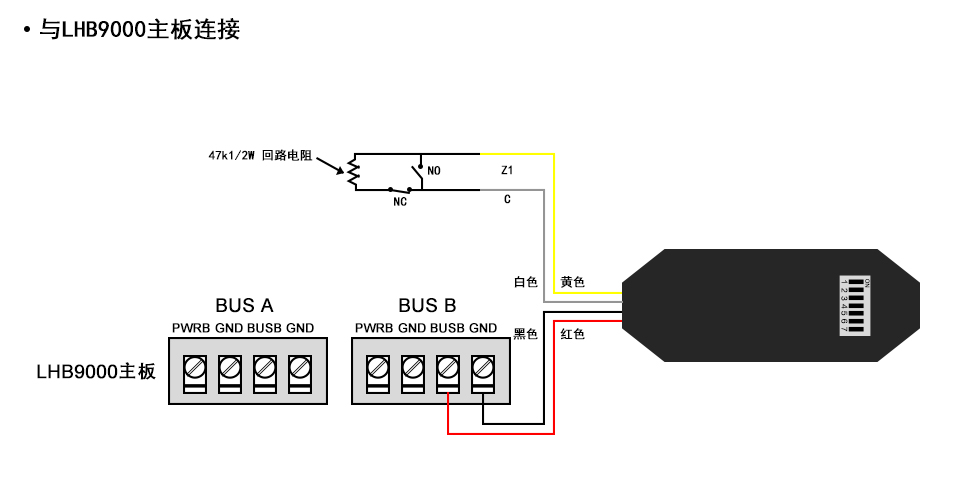

• 接线端口定义

红色：总线BUS（A或B）

黑色：总线GND

白色：防区公共地C

黄色：防区输入端Z1

注：防区模块采用双状态设计，支持常闭NC/常开NO报警输入，采用47K 1/2W回路电阻。

注：LHB9000具有两路总线驱动功能，分别是BUSA和BUSB，没录连接LHB9000-Z1的数量不超过120个。
